工程１５、１６、１７、１８

前もって塗装と組み立てが済んだ車輪が画像１です。それ以外の表からあまり見えない部品は塗装していません。

画像１　先台車・従台車・炭水車の車輪

まず先台車の組み立てです。画像２左の先台車部品を説明書通りに組み立てれば、画像２右のように問題なく組み立てができました。軸受け部分に接着剤が付かないように注意が必要です。

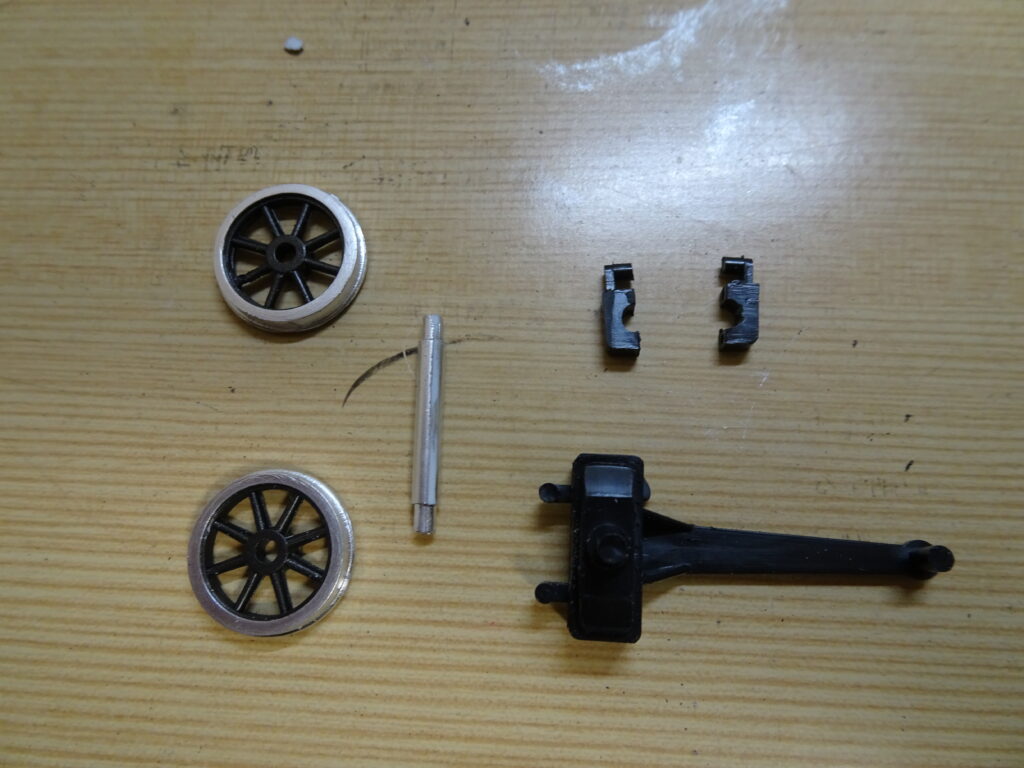

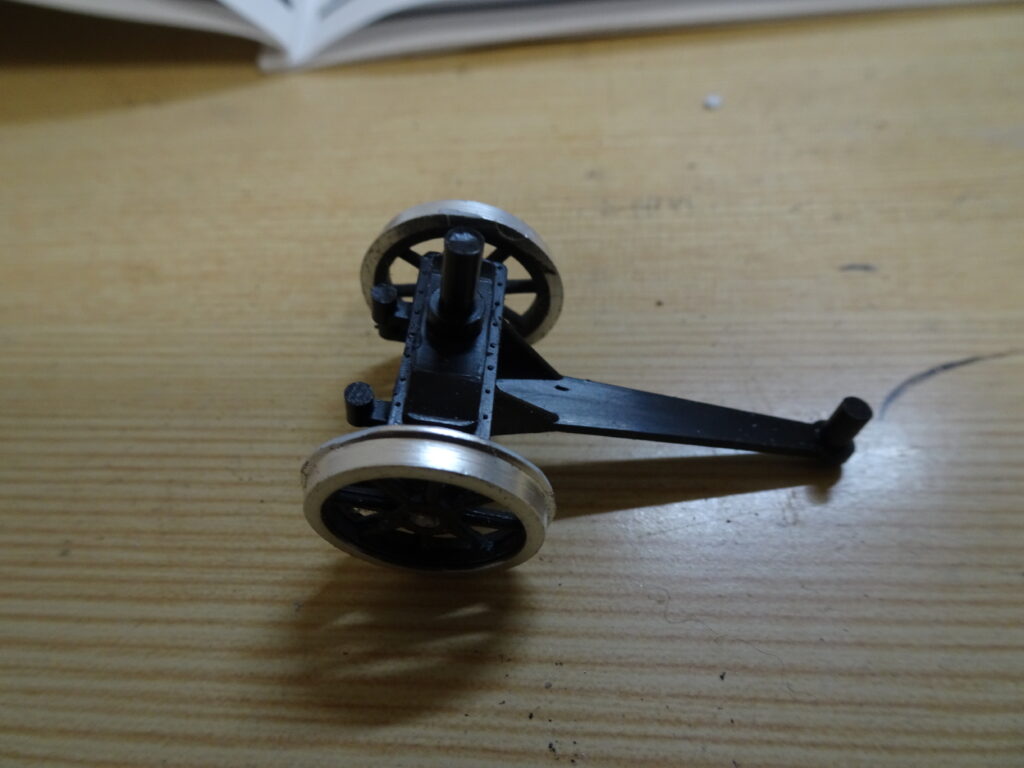

画像２　左：先台車部品、右：先台車の完成品

これを台枠の穴に下側から差し込んでブッシュを反対側から差し込んで接着すると画像３のようになりました。

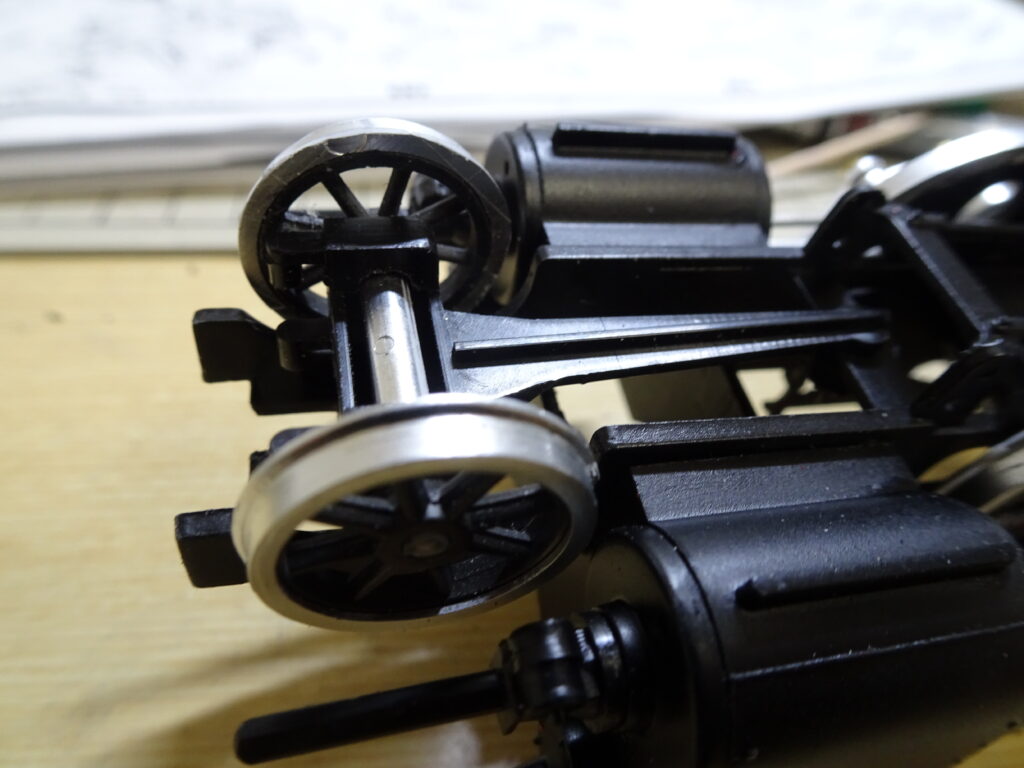

画像３　先台車の取り付け

次に従台車の組み立てです。これも、画像４左の従台車部品を説明書通りに組み立てれば、画像４右のように問題なく組み立てができました。軸受け部分に接着剤が付かないように注意が必要です。

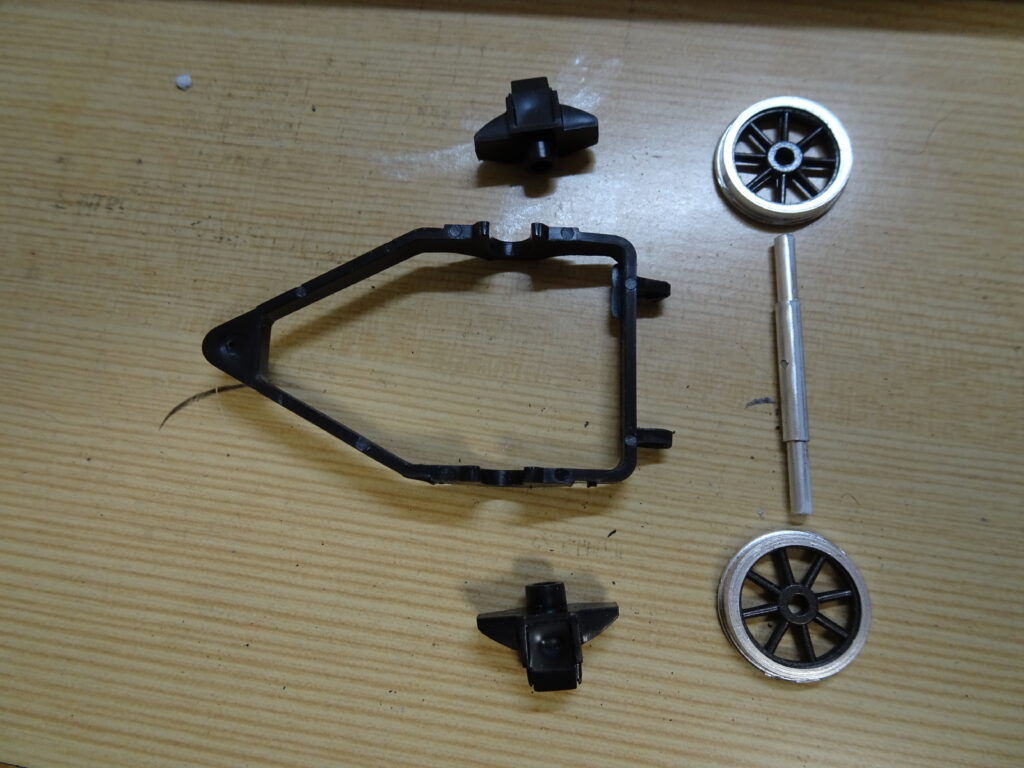

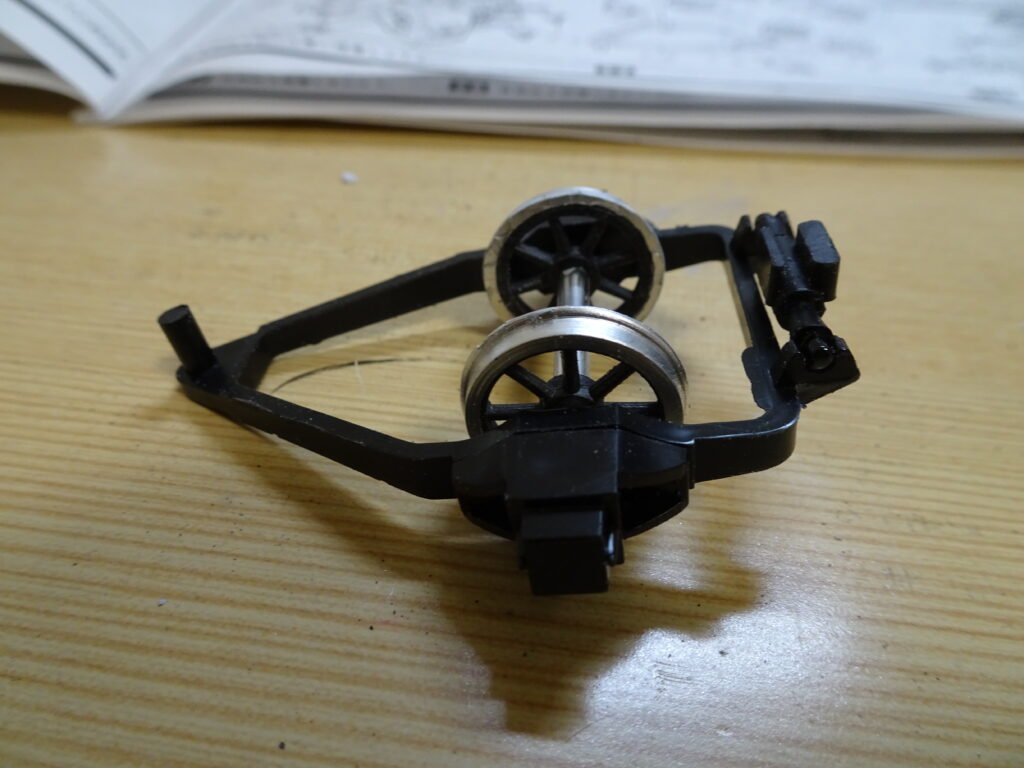

画像４　左：従台車の部品、右：従台車の完成品

これを台枠の穴に下側から差し込んでブッシュを反対側から差し込んで接着すると画像５左のようになりました。説明書は下から見た絵ですので、よく見て組み立てないと上下がややこしくなります。特に、画像５右赤丸の後輪釣合梁受D-11，12は左右があり、このように取り付ける必要があります。最初、勘違いで取り付け方向を間違えて取り付けてしまいました。

画像５では連結管A-1や後端梁支え板D-19、キャブ受ばねD-28等の部品も説明書通りに取り付けています。

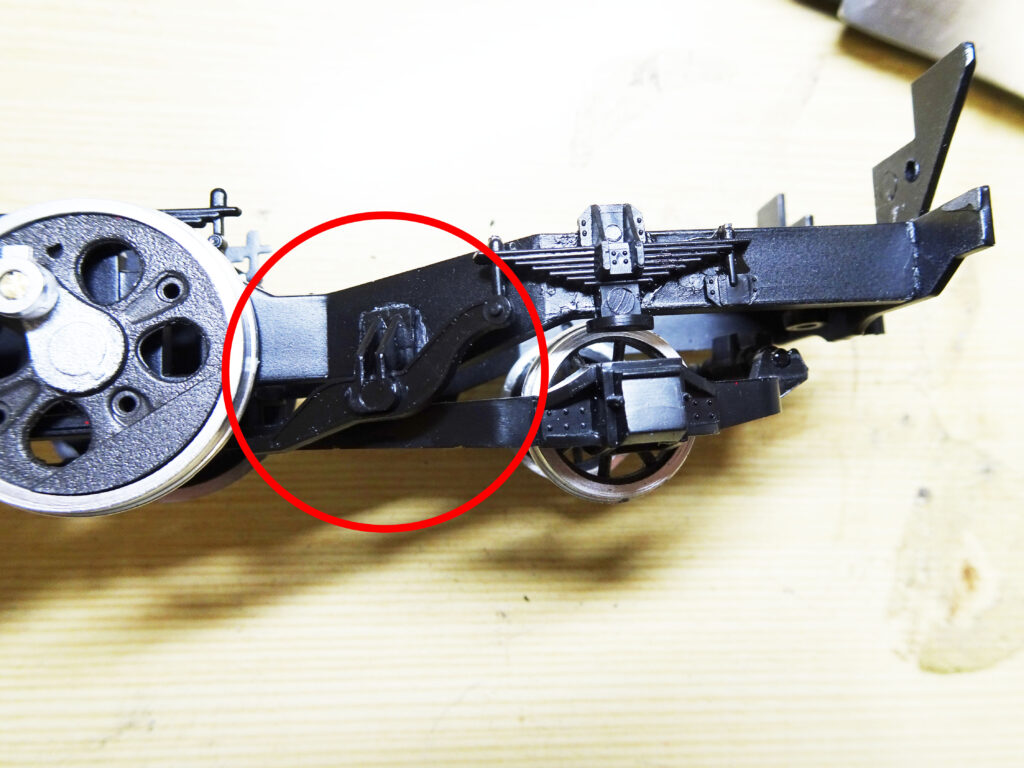

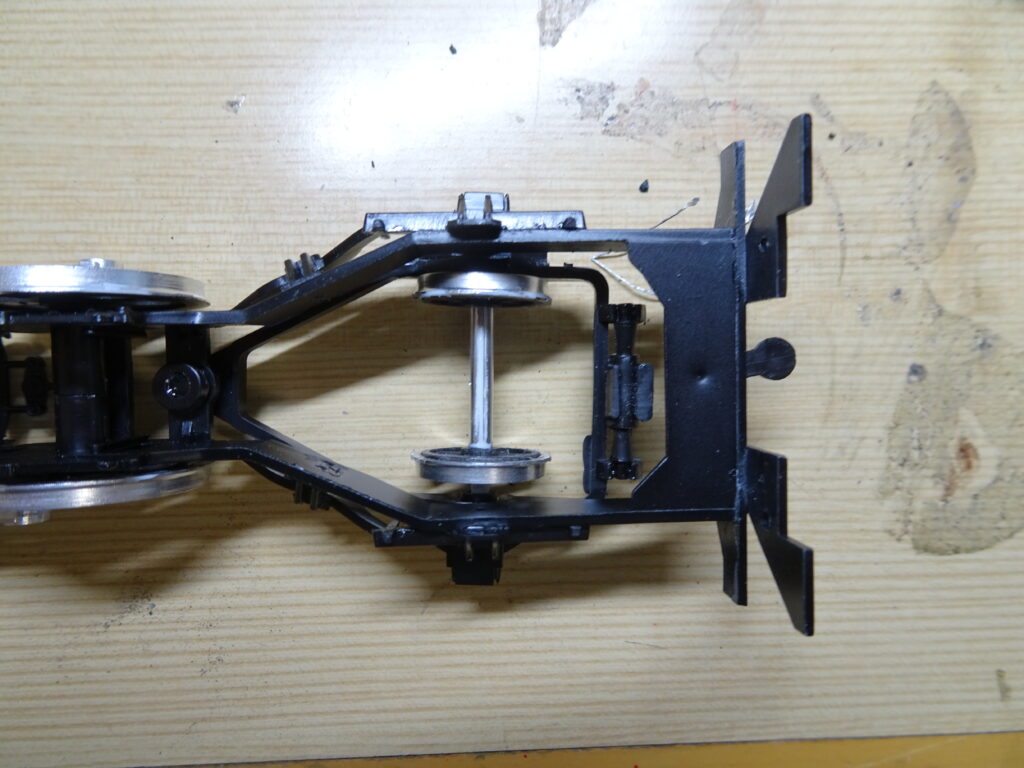

画像５　左：従台車の取り付け、右：後輪釣合梁受の取り付け
